工厂排水管网清淤检测
管理单位：铁姆肯（无锡）轴承有限公司
施工单位：无锡君得利环保工程有限公司
项目依据
1、《城镇排水管渠与泵站维护技术规程》CJJ68-2007；
2、《城镇排水管道检测与评估技术规程》CJJ181-2012；
3、《城镇排水管道维护安全技术规范》CJJ6-2009。
1）本项目投入的仪器设备：
|
序号 |
设备名称 |
数量 |
规格型号参数 |
|
1 |
qv检测仪 |
1台 |
中仪X1-B |
|
2 |
重型专项作业车清洗车 |
1辆 |
WZJ5104GQX/武汉 |
|
3 |
重型专项作业车清洗车 |
1辆 |
皇冠牌WZJ5105GXW吸污车 |
|
4 |
抽水泵 |
2台 |
/ |
|
5 |
发电机 |
2台 |
柴油发电机 |
|
6 |
管道疏通机 |
GQ-1800A |
GQ-1800A |
|
7 |
工程车 |
全顺 |
福特 |
|
8 |
水马、铁马、施工牌（施工围挡） |
1批 |
/ |
部分管道检测结构性缺陷汇总表
缺陷类别
统计数
级别
1级（轻微）（个）
2级（中等）（个）
3级（严重）（个）
4级（重大）（个）
PL（破裂）
0
0
2
0
BX(变形)
0
0
0
0
FS(腐蚀)
0
0
0
0
CK(错口)
5
2
1
1
QF(起伏)
0
0
0
0
TJ(脱节)
0
2
0
0
TL(接口材料脱落)
1
0
0
0
AJ(支管暗接)
17
6
2
0
CR(异物穿入)
2
1
0
0
SL(渗漏)
0
2
0
0
合计
25
13
5
1
检 测 结 论
|
项 目 |
检 测 结 论 |
备 注 |
||
|
管道总长度（m） |
4617.5 |
|
||
|
管段数量（段） |
125 |
|
||
|
管道结构性状况 |
管段缺陷等级 |
个数 |
管段累积长度 |
占检测总长百分比 |
|
Ⅰ |
25 |
25 |
0.54% |
|
|
Ⅱ |
13 |
13 |
0.28% |
|
|
Ⅲ |
5 |
5 |
0.11% |
|
|
Ⅳ |
1 |
1 |
0.02% |
|
|
管道总体结构性状况 |
管道结构性状况基本完好，部分管段存在缺陷 |
|||
|
修复建议 |
对存在二级以上缺陷点的管段，建议尽快进行修复 |
|||
|
管道功能性状况 |
管段缺陷等级 |
个数 |
管段累积长度 |
占检测总长百分比 |
|
Ⅰ |
8 |
31 |
0.67% |
|
|
Ⅱ |
15 |
52 |
1.13% |
|
|
Ⅲ |
6 |
12 |
0.26% |
|
|
Ⅳ |
1 |
1 |
0.02% |
|
|
管道总体功能性状况 |
管道结构性状况基本完好，部分管段存在故障 |
|||
|
养护建议 |
对存在二级以上故障点的管段，建议尽快进行清理 |
|||
|
其他 |
—— |
—— |
||

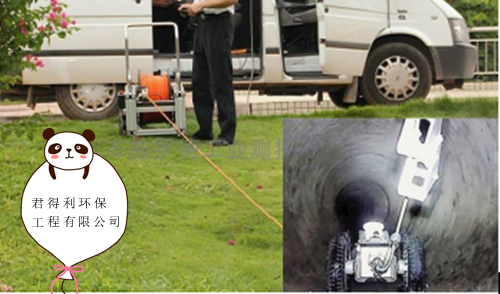

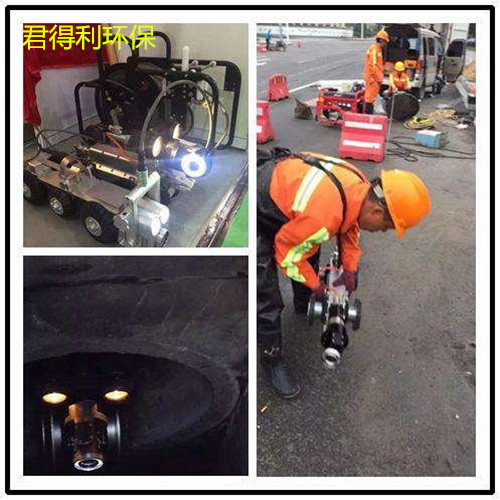

下面为部分qv检测图：
